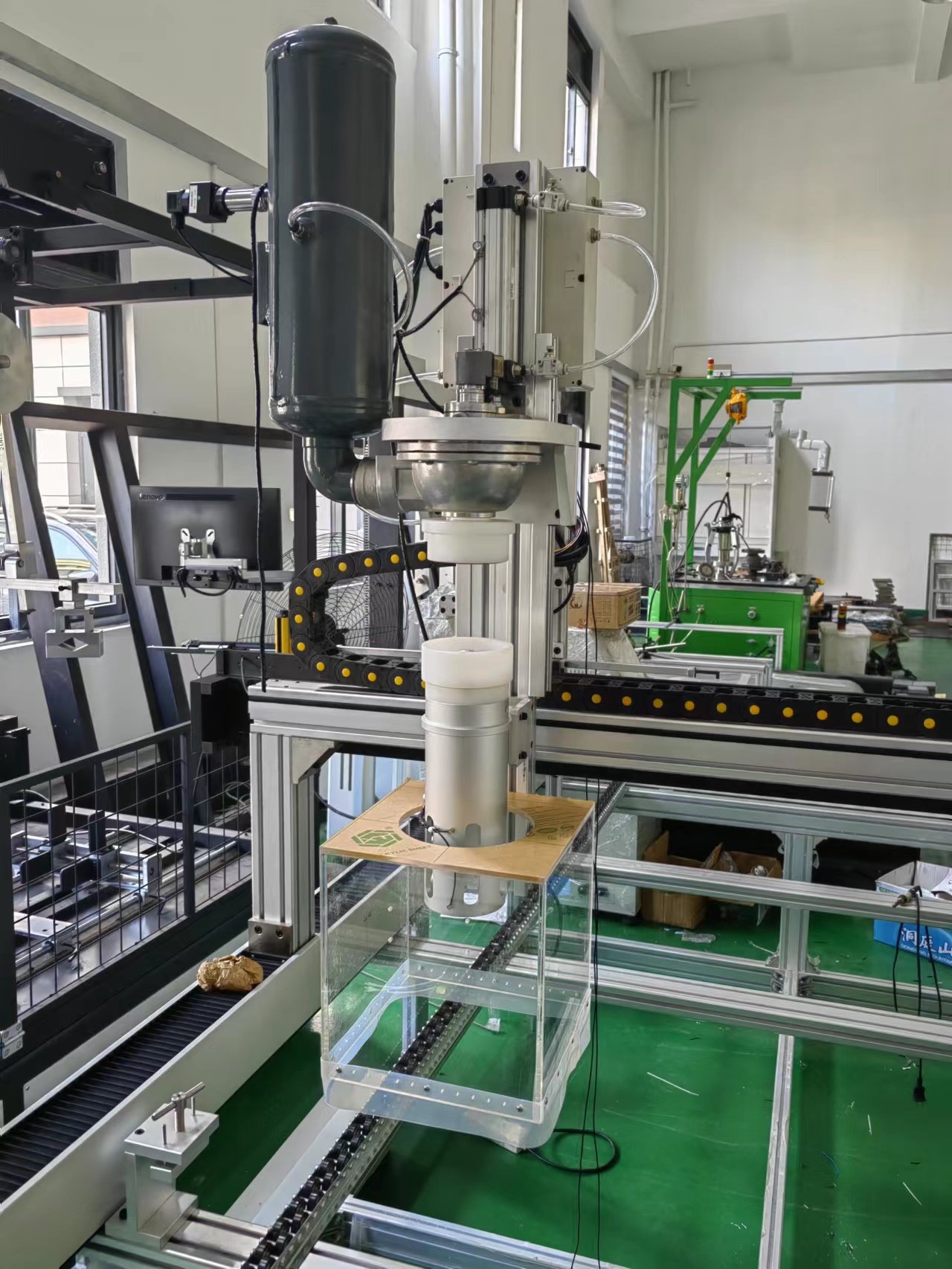

HF-7073A冰雹沖擊試驗機
一、冰雹沖擊試驗機操作規程；
1. 氣動發射裝置：動力源為空氣，需要一個儲氣裝置來儲存空氣調節壓力，通過調節空氣壓力變化來調節發射管中冰球發射速度變化。氣動發射裝置需要硬件配合，包括高壓氣源、調壓設備（調壓閥和氣缸）、氣管和電磁閥。
2. 機械移動裝置：微機控制機械傳動裝置來改變槍管移動位置，其中機械移動使用步進電機傳動方式來實現，步進電機具有定位快速、準確的優點，能在極短時間內完成定位要求，定位精度小于1mm，實驗累計誤差小于5mm，遠遠小于IEC標準所要求的指定位置偏差不大于10mm的要求，保證實驗的可靠性。
3. 樣品固定架：根據樣品尺寸來設計機械移動裝置和樣品固定架。
二、冰雹沖擊試驗機測試原理；
空壓機將空氣壓縮至儲氣罐，外接壓力表及按標準內徑的槍管，連接處安裝一氣閥，由大電磁閥控制開啟。
槍管前端安裝光電測速裝置。調節壓力表，使冰球達到標準要求的沖擊速度。
客戶指定直徑的冰球模具。將制成的冰球置于槍管內，開啟電磁閥，壓縮空氣推動冰球以標準速度撞擊光伏組件。組件受試點經冰球撞擊后，經外觀檢查、好大功率測試、絕緣電阻測試后，判別組件質量是否合格。
