功能用途
用途：

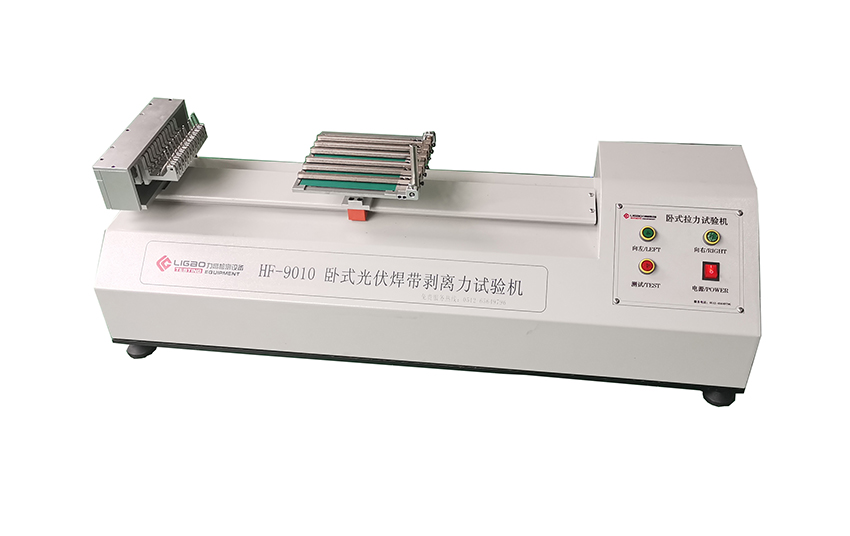

測試太陽能硅晶電池片焊帶的剝離力性能，采用水平方向拉伸，方便測試。
適用范圍:
本機為我司根據光伏行業研發的，專用于光伏行業硅晶片、硅料、電池組件等相關產品的剝離力、抗拉強度等測試的專用測試設備。
本試驗機安裝五個力量傳感器，配合力高自主研發智能軟件，可達到五個傳感器同時使用，并且測試數據可同時傳輸顯示。12工位同時拉伸可減少人工操作及節約測試時間，也可單一測試一工位或兩工位，數據不受影響且保證精準度，一片電池片單面測試時間＜1分鐘可完成測試。
且因其具有獨特臥式設計，占用空間小，操作方便，且能良好解決硅晶類電池片測試時的易碎性 。
產品規格
1、 荷重元：100N
2、 控制速度：50~500mm/min
3、 測試工位：12工位，獨立或同時測試均可
4、 整機精度：0.5 級
|
荷重元（N） |
標準值（N） |
精準度（N） |
示值誤差(%) |
允差(%) |
|
20 |
20 |
≤±0.1 |
≤±0.5% |
≤±0.5% |
|
50 |
50 |
≤±0.25 |
≤±0.5% |
≤±0.5% |
|
100 |
100 |
≤±0.5 |
≤±0.5% |
≤±0.5% |
|
200 |
200 |
≤±1 |
≤±0.5% |
≤±0.5% |
5、 試驗力測量范圍：0.1％—100％FS
6、 力控速率調節范圍：0.02-FS /S
7、 力控速率相對誤差：設定值的±0.5%以內
8、 試驗力示值分辨率：試驗力的1/±500000（全程分辨力不變）
9、 位移精度：±0.5%（位移分解度：0.001 mm）
10、 位移示值相對誤差：示值的±0.5%以內
11、 位移分辨力：0.025µm
12、 位移速率控制精度：設定值的±0.5%以內
13、 全程位移：解碼器1000P/R,精度=0.001mm
14、 測試空間：聯板行走空間約400mm
15、 顯示系統：電腦顯示器顯示
16、 控制方式：力高研發專業測控軟件控制
17、 動力系統：AC變頻電機(功率0.18KW)
18、 外表處理：采用美國杜邦粉末，靜電噴漆處理，經高溫200度固化
19、 電源：220V 50HZ 方便實驗室工作環境
20、 傳動螺桿: §45高精度無間隙滾珠絲桿，長時間使用不變形。產地：臺灣TT
21、 夾具：因硅晶電池片測試力值小，易脆等特點，夾具及夾塊整體采用輕型鋁合金（Al6061或其他指定牌號），表面拋光氧化處理，使夾具輕便，不生銹，抗磨損性能好
22、 夾具表面處理：夾具采用表面氧化處理，精致美觀
23、 導向桿軸承：采用日本NSK滾珠線性軸承
24、 導向桿：由韓國太敬導桿制作成, 表面經高溫及硬鉻電鍍處理,HRC60以上（高硬度耐磨性好）
25、 減速裝置：意大利歐特斯精密真空鑄鋁減速機
26、 防塵裝置：采用臺灣抑疊防塵罩,保護螺桿,防塵進入，有效保護絲桿等內部結構。
27、 防護罩：亞克力透明防護罩，便于測試時觀察產品進程。
28、 多重保護裝置：
① 機械開程開關保護限行
② 軟件過載限位保護；斷點停機保護
③ 出現緊急情況時可進行緊急制動
